1、產品特點：
1) 全面提升室內空氣品質：在源源不斷的引入室外新鮮空氣的同時，排出室內污濁空氣，保證了室內所需的新鮮空氣的充足供應。而且兩者之間通道有效隔離，防止交叉污染，預防“空調病”的發生。

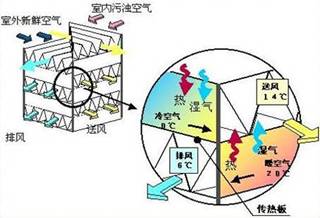

全熱交換芯體的構造（以冬季為例）
2) 熱交換效率高：采用具有超強吸水及增濕性能的高效換熱材料，實現行業前列的溫度交換效率和焓效率。芯體內部采用華夫結構，使得進風和排風得以完全、充分的熱量交換。芯體材料還具有抗菌防霉功能，更清潔衛生。
 3) 節能效果顯著：通過全熱新風換氣機組，可以將室外空氣預處理到接近室內空氣的溫度，減少對室內空調工況的影響，避免住戶因送風的溫差大造成不適，同時有效減少空調負荷。通過熱交換模式、旁通模式的綜合使用，全年空調負荷可以降低約26％。
4) 容量選擇豐富：格力全熱新風換氣機組具有350～3000m3/h共7種不同容量的機型可選，精確對應不同大小空間的需求，減少能量的浪費，從而更有效的節省電能。
5) 控制方式靈活：格力全熱新風換氣機組線控器，采用中文液晶顯示器，可實現等量送風、房間正負壓送風(不包括FHBQ-D15及D20)、節能運行、一天24小時定時開關機、加濕器控制等多種功能。對多個房間多臺全熱全熱新風機組還可實現集中控制，一個液晶顯示器就可以控制各個機組的開停，實現一周內任一臺機組定時開關。根據用戶需求還可實現遠程監控功能，清晰直觀，一目了然。（集中控制及遠程監控均為選購）
注：FHBQ-D30非手操器控制，不具備上述控制方式。
6) 安全可靠，維護方便：整機除風機外無運動部件，幾乎無需維護，可確保長期穩定可靠工作。過濾網及全熱芯體可直接通過檢修門抽出清洗，方便快捷。
7) 安裝簡單：機組置于吊頂之中，不占用室內有效空間，不影響室內裝飾效果
2、產品命名規則：
|
FH
|
B
|
Q
|
-
|
D
|
5
|
□
|
|
1
|
2
|
3
|
|
4
|
5
|
6
|
|
序號
|
代號描述
|
可選項
|
|
1
|
機組代號
|
FH-新風換氣機
|
|
2
|
芯體結構形式
|
B-板式
|
|
3
|
芯體換熱方式
|
Q-全熱
|
|
4
|
整機安裝方式
|
D-吊頂式
|
|
5
|
額定風量
|
數字×100m3/h
|
|
6
|
設計序號
|
以A、B、C……順序排列；初次省略。
|

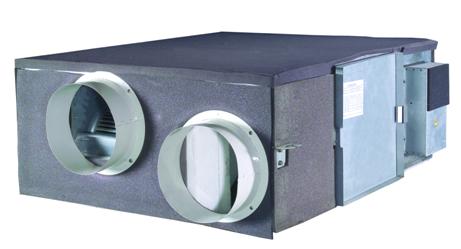

3、產品外觀：
4、產品性能參數：
|
型號FHBQ-D
|
3.5
|
5
|
8
|
10
|
15
|
20
|
30
|
|
額定電壓(V)
|
220
|
380
|
|
額定頻率(Hz)
|
50
|
|
額定電流（A）
|
0.76
|
0.76
|
1.0
|
1.0
|
1.4
|
1.4
|
4.2
|
|
風量(m3/h)
|
高
|
350
|
500
|
800
|
1000
|
1500
|
2000
|
3000
|
|
中
|
260
|
380
|
600
|
750
|
|
低
|
210
|
300
|
480
|
600
|
|
機外靜壓(Pa)
|
高
|
100
|
100
|
110
|
110
|
150
|
150
|
220
|
|
中
|
80
|
80
|
85
|
85
|
|
低
|
60
|
60
|
65
|
65
|
|
溫度效率(%)
|
高
|
71
|
68
|
70
|
75
|
73
|
71
|
70
|
|
中
|
73
|
70
|
72
|
77
|
|
低
|
75
|
72
|
74
|
79
|
|
焓效率(%)
|
供熱
|
高
|
65
|
62
|
63
|
66
|
65
|
62
|
62
|
|
中
|
67
|
64
|
65
|
68
|
|
低
|
68
|
65
|
67
|
70
|
|
制冷
|
高
|
61
|
57
|
60
|
62
|
60
|
58
|
58
|
|
中
|
63
|
59
|
62
|
64
|
|
低
|
65
|
61
|
64
|
65
|
|
推薦電源線
|
mm2×根
|
1.0mm2×3
|
1.0mm2×3
|
1.0mm2×3
|
1.0mm2×3
|
1.5mm2×5
|
1.5mm2×5
|
1.5mm2×5
|
|
防觸電等級
|
Ⅰ
|
|
輸入功率(W)
|
165
|
262
|
400
|
440
|
800
|
950
|
2800
|
|
噪音級[dB(A)]
|
37
|
39
|
45
|
46
|
48
|
50
|
54
|
|
尺寸(mm)
|
高
|
306
|
306
|
380
|
380
|
452
|
452
|
572
|
|
寬
|
800
|
800
|
832
|
832
|
1210
|
1210
|
1340
|
|
深
|
879
|
879
|
1016
|
1016
|
1215
|
1215
|
1550
|
|
重量(kg)
|
45
|
45
|
70
|
70
|
135
|
135
|
240
|
說明：
1．本機組設計執行標準GB/T 21087-2007
2.220V可調風速（高、中、低三檔風量），380V不可調風速。
3．溫度效率及焓效率測得值基于如下工況：
（1） 制冷效率基于室內溫度27℃DB,20℃WB。室外溫度35℃DB,29℃WB。
（2） 供熱效率基于室內溫度20℃DB,14℃WB。室外溫度5℃DB,2℃WB。
4．機組噪聲在專用噪聲實驗室中測定，工程上因環境影響，實際噪聲值會有所加大。
5．適用環境溫度-15℃-50℃，不大于80％RH.
|
