<一>、產品概述
1. 產品特點
格力LHD系列螺桿式水冷冷水機組是一款非常可靠的機組，機組采用高效雙螺桿壓縮機，配合簡潔高效的制冷循環及強大的控制器，使得機組在可靠性、節能性和控制方面均具有出色的表現。LHD系列機組在標準工況下制冷量范圍為：265～950kW。可廣泛適用于各類辦公樓宇、醫院、學校、商場，也可應用于生產工藝流程的降溫。
1.1 高效節能
◆ 采用滿液式蒸發方式
A、 蒸發器中的制冷劑分布更均勻，溫度場優化換熱效率更高。
B、滿液式蒸發器，大幅度地提高了機組的蒸發溫度，提升了機組的換熱效率。
C、通過與高性能高可靠性的專用螺桿壓縮機的搭配，大大提升了機組的制冷量和能效比。
◆ 新型節流
A、 自動計算最佳能效比值，并快速調節實際值，按需輸出進一步優化控制邏輯。
B、  電子膨脹閥更精確地調節制冷流量及蒸發器液位的變化。
C、 機組的部分負荷效率始終保持最高，運行范圍更寬。
◆部分負荷效率更高
由于大部分運行時間處于非設計工況，在選擇冷水機組時應注意：它不但要滿足滿負荷的設計要求，并且在較低負荷時，以及冷卻塔水溫較低時也能高效運行，相同滿負荷能效比的冷水機組，在部分負荷運行費用有時會相差10%以上。

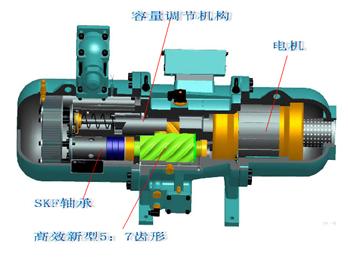

專用螺桿壓縮機
◆ 容量調節與機組負荷匹配
A、 可根據用戶需求進行有級或無級容量調節。
B、 壓縮機在最小負荷位置啟動，可對制冷量進行無級調節。
C、 無級滑閥調節強制輸氣，與實際負荷完全匹配。
 1.2 高可靠性
◆ 嚴格實驗流程
A、 螺桿機組在線檢測時，通過具有業內最先進的在線檢測系統（合肥機械研究所研制的，具有條形碼管理系統以及采用電腦全自動檢測及判定的超大型在線檢測系統）。
B、 嚴格按照國標GB/T10870、GB/T18430等的要求執行。
測試圖
◆ 可靠的回油系統
A、 專門針對滿液式冷水機組系統，設置低油位保護控制，完全杜絕了壓縮機少油損壞的可能性。
B、 機械分離和吸附分離相結合的一次及二次油分，保證了油的高效分離。
1.3顯示控制中心
 ◆ 顯示中心
A、 大屏幕的全中文液晶顯示（具有時間、溫
度、狀態、調試參數、故障信息等顯示、設置、查詢功能）。
B、 機組電源、運行、故障顯示。
C、 冷凍水、冷卻水進、出水溫度顯示。
◆ 功能控制中心
A、 低卸載啟動功能、壓縮機無級容量調節功能。
B、 最短運轉時間限制功能、定時開關機功能、壓縮機油加熱器控制功能。
C、 記憶功能、自動控制冷凍水泵、冷卻水泵、冷卻塔風機運行功能。
1.4 遠程控制（用戶選配項）
◆ 遠程控制中心
A、圖形動態方式顯示運行數據，界面友好、直觀。
B、多機遠程控制，可同時控制8臺螺桿式冷水機組主機。
2. 產品命名規則
|
LS
|
B
|
LG
|
720
|
H
|
/D
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
序號
|
代號描述
|
可選項
|
|
1
|
機組代號
|
LS-冷水機組
|
|
2
|
壓縮機形式
|
B-半封閉式壓縮機
|
|
3
|
壓縮機類型
|
LG-雙螺桿式壓縮機
|
|
4
|
名義制冷量
|
名義制冷量，單位：kW
|
|
5
|
產品系列
|
H－滿液式系列機組
|
|
6
|
設計序號
|
D－第四代
|
型號示例：
LSBLG720H/D表示名義制冷量為720kW的格力第四代滿液式半封閉雙螺桿水冷冷水機組。
<二>、產品性能與規格

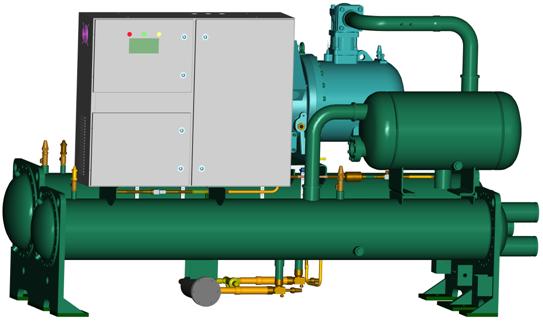

1. 產品外形圖
LSBLG260H/D LSBLG390H/D LSBLG550H/D LSBLG720H/D LSBLG950H/D
2. 產品參數表及測試工況
1）螺桿式水冷冷水機組
|
型號LSBLG H/D
|
260
|
390
|
550
|
720
|
950
|
|
制冷量調節
|
%
|
無級調節
|
|
制冷量
|
kW
|
265
|
390
|
550
|
720
|
950
|
|
kcal/hx103
|
228
|
331
|
473
|
619
|
817
|
|
輸入功率
|
kW
|
51.5
|
71
|
99.5
|
130
|
173
|
|
能效等級
|
1
|
1
|
1
|
1
|
2
|
|
電源
|
380V 3N～ 50Hz
|
|
操作系統
|
中文液晶顯示器
|
|
安全保護裝置
|
高低壓保護、過載保護、逆（缺）相保護、排氣溫感器、防凍結溫感器、安全閥或易融塞
油加熱器、低流量保護、水流開關保護、低油位保護
|
|
壓縮機
|
型式
|
半封閉雙螺桿壓縮機
|
|
啟動方式
|
Y—△
|
|
數量
|
1
|
1
|
1
|
1
|
1
|
|
制冷劑
|
名稱
|
R22
|
|
流量控制
|
孔板+電子膨脹閥
|
|
蒸發器
|
型式
|
滿液式蒸發器
|
|
水流量
|
m3/h
|
46
|
66
|
95
|
124
|
163
|
|
水壓降
|
kPa
|
52
|
52
|
54
|
56
|
58
|
|
接管尺寸
|
mm
|
DN80
|
DN100
|
DN125
|
DN150
|
DN150
|
|
冷凝器
|
型式
|
臥式殼管式冷凝器
|
|
水流量
|
m3/h
|
57
|
83
|
118
|
155
|
204
|
|
水壓降
|
kPa
|
65
|
67
|
68
|
68
|
70
|
|
接管尺寸
|
mm
|
DN100
|
DN100
|
DN125
|
DN150
|
DN200
|
|
外型
尺寸
|
寬
|
mm
|
2670
|
2670
|
2720
|
3120
|
3120
|
|
深
|
mm
|
900
|
1050
|
1180
|
1280
|
1390
|
|
高
|
mm
|
1550
|
1590
|
1655
|
1730
|
1780
|
|
機組凈重
|
kg
|
1580
|
2125
|
2750
|
3480
|
4150
|
|
機組毛重
|
kg
|
1630
|
2175
|
2780
|
3530
|
4200
|
|
運行凈重
|
kg
|
1659
|
2231
|
2888
|
3649
|
4353
|
|
|
|
|
|
|
|
|
|
|
說明： 1、機組按GB/T18430.1-2007標準設計、制造、檢驗。
2、標準機組水側承壓1.0MPa，可供選項1.6MPa。
3、冷凍水、冷卻水側污垢系數0.086㎡.℃/kW。
4、機組性能參數會因產品的改良有所改變，恕不另行通知，具體參數請以銘牌為準。
3. 產品運行范圍
名義制冷工況
|
冷凍水
|
冷卻水
|
|
水流量[m3/(h·kW)]
|
出水溫度(℃)
|
進水溫度(℃)
|
水流量[m3/(h·kW)]
|
|
0.172
|
7
|
30
|
0.215
|
工作范圍
|
冷凍水
|
冷卻水
|
|
出水溫度(℃)
|
進出水溫差(℃)
|
進水溫度(℃)
|
進出水溫差(℃)
|
|
5~15
|
2.5~8
|
18~35
|
3.5~8
|
4. 產品性能修正表
|
機組型號
|
冷凍水出水溫度℃
|
冷卻水進水溫度℃
|
|
25.0
|
28.0
|
30.0
|
32.0
|
35.0
|
|
制冷量
kW
|
輸入功率
kW
|
制冷量
kW
|
輸入功率
kW
|
制冷量
kW
|
輸入功率
kW
|
制冷量
kW
|
輸入功率
kW
|
制冷量
kW
|
輸入功率
kW
|
|
LSBLG260H/D
|
5.0
|
253.8
|
44.4
|
250.1
|
47.4
|
246.5
|
50.5
|
234.1
|
53.5
|
219.3
|
57.5
|
|
6.0
|
262.0
|
44.9
|
258.2
|
47.9
|
254.4
|
51.0
|
241.7
|
54.0
|
226.4
|
58.1
|
|
7.0
|
273.0
|
45.3
|
269.0
|
48.4
|
265.0
|
51.5
|
251.8
|
54.6
|
235.9
|
58.7
|
|
8.0
|
281.1
|
45.7
|
277.0
|
48.8
|
273.0
|
51.9
|
259.3
|
55.0
|
242.9
|
59.2
|
|
9.0
|
292.9
|
46.1
|
288.6
|
49.2
|
284.3
|
52.4
|
270.1
|
55.5
|
253.1
|
59.7
|
|
LSBLG390H/D
|
5.0
|
373.6
|
61.2
|
368.1
|
65.4
|
362.7
|
69.6
|
344.6
|
73.8
|
322.8
|
79.3
|
|
6.0
|
385.6
|
61.9
|
380.0
|
66.1
|
374.4
|
70.3
|
355.7
|
74.5
|
333.2
|
80.1
|
|
7.0
|
401.7
|
62.5
|
395.9
|
66.7
|
390.0
|
71.0
|
370.5
|
75.3
|
347.1
|
80.9
|
|
8.0
|
413.8
|
63.0
|
407.7
|
67.3
|
401.7
|
71.6
|
381.6
|
75.9
|
357.5
|
81.6
|
|
9.0
|
431.0
|
63.5
|
424.7
|
67.8
|
418.5
|
72.2
|
397.5
|
76.5
|
372.4
|
82.3
|
|
LSBLG550H/D
|
5.0
|
526.8
|
64.7
|
519.2
|
69.1
|
511.5
|
73.5
|
485.9
|
77.9
|
455.2
|
83.8
|
|
6.0
|
543.8
|
65.3
|
535.9
|
69.8
|
528.0
|
74.3
|
501.6
|
78.7
|
469.9
|
84.6
|
|
7.0
|
566.5
|
66.0
|
558.3
|
70.5
|
550.0
|
75.0
|
522.5
|
79.5
|
489.5
|
85.5
|
|
8.0
|
583.5
|
66.5
|
575.0
|
71.1
|
566.5
|
75.6
|
538.2
|
80.1
|
504.2
|
86.2
|
|
9.0
|
607.9
|
67.1
|
599.0
|
71.7
|
590.2
|
76.2
|
560.6
|
80.8
|
525.2
|
86.9
|
|
LSBLG720H/D
|
5.0
|
689.7
|
112.1
|
679.6
|
119.8
|
669.6
|
127.4
|
636.1
|
135.0
|
595.9
|
145.2
|
|
6.0
|
711.9
|
113.3
|
701.6
|
121.0
|
691.2
|
128.7
|
656.6
|
136.4
|
615.2
|
146.7
|
|
7.0
|
743.0
|
114.4
|
730.8
|
122.2
|
720.0
|
130.0
|
687.6
|
137.8
|
648.0
|
148.2
|
|
8.0
|
763.8
|
115.3
|
752.7
|
123.2
|
741.6
|
131.0
|
704.5
|
138.9
|
660.0
|
149.4
|
|
9.0
|
795.7
|
116.3
|
784.1
|
124.2
|
772.6
|
132.2
|
733.9
|
140.1
|
687.6
|
150.7
|
|
LSBLG950H/D
|
5.0
|
910.0
|
149.2
|
896.8
|
159.4
|
883.5
|
169.5
|
839.3
|
, 179.7
|
786.3
|
193.3
|
|
6.0
|
939.4
|
150.7
|
925.7
|
161.0
|
912.0
|
171.3
|
866.4
|
181.5
|
811.7
|
195.2
|
|
7.0
|
980.4
|
152.2
|
964.3
|
162.6
|
950.0
|
173.0
|
907.3
|
183.4
|
855.0
|
197.2
|
|
8.0
|
1007.9
|
153.5
|
993.2
|
163.9
|
978.5
|
174.4
|
929.6
|
184.8
|
870.9
|
198.8
|
|
9.0
|
1049.9
|
154.8
|
1034.6
|
165.3
|
1019.4
|
175.9
|
968.4
|
186.4
|
907.2
|
200.5
|
|
